Ipari térburkolat méretezése – mitől függ a szerkezet?

Az ipari térburkolat méretezése mérnöki feladat: a szerkezetet a tényleges terheléshez kell igazítani. Alulméretezve hamar tönkremegy, túlméretezve fölöslegesen drága. Nézzük, mi határozza meg a rétegrendet.

1. A várható terhelés

Tengelyterhelés, a forgalom gyakorisága és típusa (személyautó, targonca, kamion). A nehéz forgalom vastagabb térkövet és erősebb alapot kíván.

2. A talajviszonyok

A teherbíró, jól vízáteresztő talaj kevesebb réteget igényel, mint a gyenge, kötött altalaj. A talajvizsgálat a méretezés alapja.

3. A rétegrend

• Tömörített murva (zúzottkő) teherelosztó réteg, vastagon
• CKT (cementkötésű teherhordó) megerősítés a nagy terheléshez

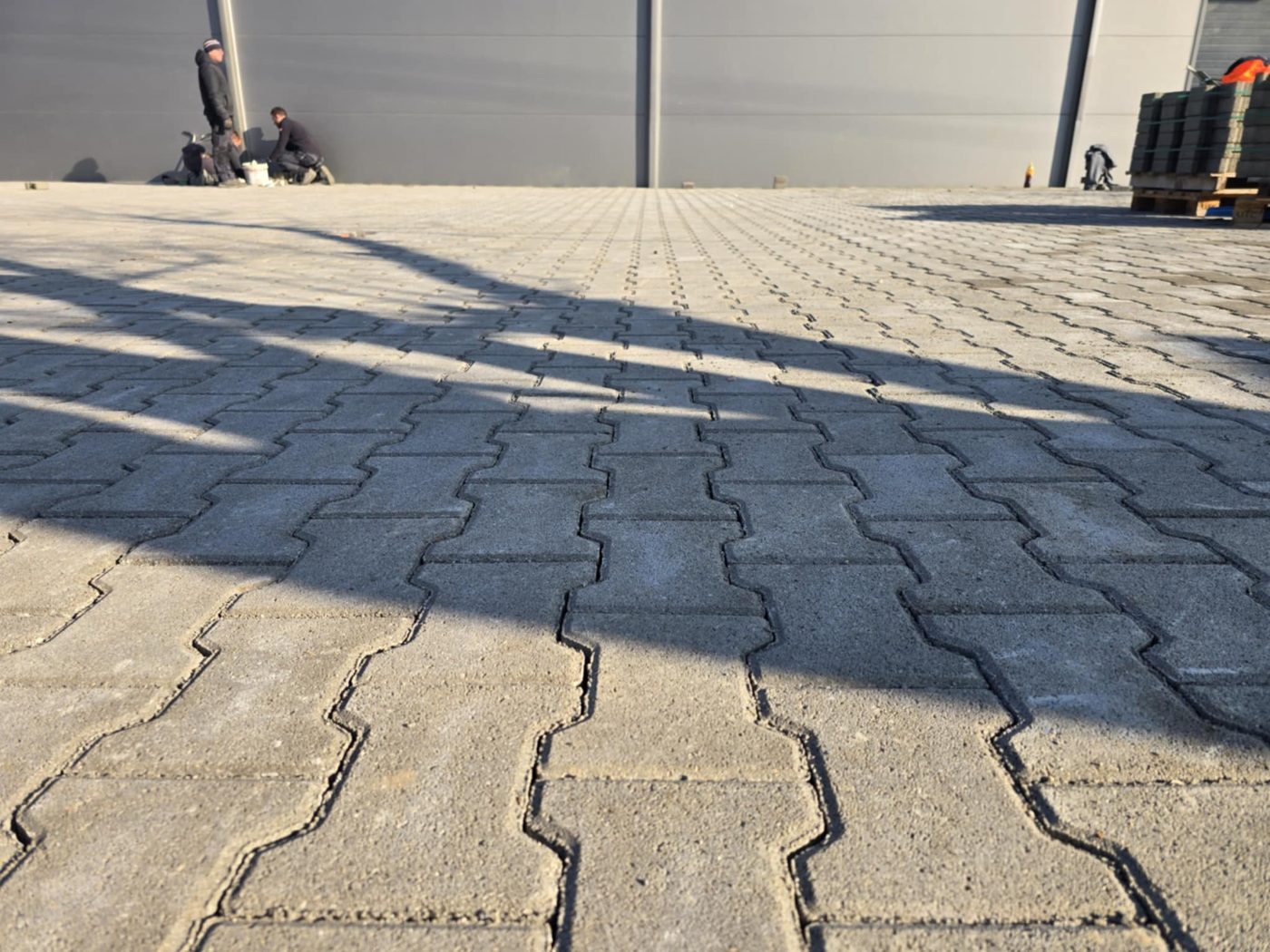

• Ágyazó réteg és 8 cm-es, gyakran behaton térkő

4. A vízelvezetés

Nagy zárt felületen a felszíni vízelvezetés (lejtés + folyókák) tervezése kötelező – enélkül a víz tönkreteszi a szerkezetet.

Az ipari burkolatnál a méretezés nem opció, hanem a tartósság feltétele.

Kérjen méretezett ajánlatot

A műszaki igények alapján egyedi ajánlatot készítünk: iroda@terkovezesar.hu.

A méretezés mint mérnöki feladat

Az ipari térburkolat méretezése nem becslés, hanem a terheléshez igazított, tudatos tervezés. Alulméretezve a felület hamar tönkremegy; túlméretezve feleslegesen drága. A cél a kettő közötti optimum: olyan szerkezet, amely a tényleges igénybevételt tartósan elviseli, gazdaságosan.

1. A várható terhelés felmérése

A kiindulópont mindig a terhelés: milyen járművek, milyen tengelyterheléssel, milyen gyakorisággal használják a felületet. Egy targoncás raktárudvar más méretezést kíván, mint egy kamionos rakodó vagy egy személyautós parkoló. A pontterhelés (pl. állványlábak, konténerek) is befolyásolja a tervezést.

2. A talajviszonyok vizsgálata

A teherbíró, jól vízáteresztő altalaj kevesebb réteget igényel, mint a gyenge, kötött, agyagos talaj. A talaj teherbírása határozza meg, milyen vastag teherelosztó rétegre van szükség. Gyenge altalajnál esetenként talajcsere vagy geotextília is indokolt.

3. A rétegrend felépítése

• Tömörített murva (zúzottkő) teherelosztó réteg, a terheléshez méretezett vastagságban.
• CKT (cementkötésű teherhordó réteg) a nagy terhelésű zónákban.
• Ágyazó réteg és 8 cm-es, gyakran behaton térkő.

4. A vízelvezetés tervezése

Nagy zárt felületen a felszíni vízelvezetés (lejtés + folyókák + befogadó) tervezése kötelező. A pangó víz a szerkezetet alámossa, télen felfagy, és balesetveszélyt okoz. A vízelvezetést a rétegrenddel együtt, egységes rendszerként tervezzük.

5. A burkolat mintázata és kötése

A teherbírást a kötésmód is befolyásolja. A behaton, egymásba kapaszkodó kövek és a halszálka kötés jobban elosztják az oldalirányú, fékező-induló erőket, mint az egyszerű sorolt rakás. A nehéz forgalmú zónákban ez jelentősen növeli az élettartamot.

Az ipari burkolatnál a méretezés nem opció, hanem a tartósság feltétele.

Kérjen méretezett ajánlatot

A műszaki igények alapján egyedi, méretezett ajánlatot készítünk. Írja meg a terület méretét és a várható terhelést: iroda@terkovezesar.hu · +36 20 808 6764.

A méretezés bemenő adatai

Az ipari térburkolat méretezése konkrét adatokból indul. A legfontosabbak: a legnehezebb jármű tengelyterhelése, a forgalom napi gyakorisága, a pontterhelések (állványlábak, konténerek, gépek), valamint a talaj teherbírása. Ezek nélkül a méretezés csak találgatás. A pontos bemenő adatokból határozható meg a teherelosztó réteg vastagsága, a CKT szükségessége és a térkő vastagsága.

A talaj előkészítése és megerősítése

Gyenge altalajnál a méretezés nem áll meg a rétegrendnél. Szükség lehet talajcserére (a gyenge réteg eltávolítása és teherbíró anyaggal pótlása) vagy geotextília beépítésére, amely elválasztja a rétegeket és megakadályozza, hogy az altalaj a teherelosztó rétegbe nyomuljon. Ezek a megoldások megelőzik a hosszú távú süllyedést a problémás talajokon.

A teherelosztó réteg és a CKT szerepe

A teherelosztó murvaréteg feladata, hogy a felszíni pontterheléseket szétossza, és a víz elvezesse. Nagy terhelésnél azonban a murva önmagában kevés, ezért CKT (cementkötésű teherhordó réteg) kerül a rendszerbe, amely merev, teherbíró alapot ad. A CKT vastagságát a terhelés határozza meg – nehéz kamionforgalomnál akár 20 cm is lehet.

A fugaanyag az iparban

Az ipari felületeken a fuga is más, mint a lakossági kertekben. Nagy igénybevételnél stabilizált, kötőanyagos fugaanyag alkalmazható, amely ellenáll a kimosódásnak és a söprőgépek hatásának, miközben rugalmas marad. A megfelelő fugaanyag hozzájárul ahhoz, hogy a felület együtt dolgozzon és tartósan sík maradjon.

Minőségellenőrzés és dokumentáció

Az ipari kivitelezésnél a folyamatos minőségellenőrzés alap: a rétegek vastagságának és tömörségének ellenőrzése, a magasságok és a lejtés mérése, a felület síkságának dokumentálása. A dokumentált kivitelezés a megrendelőnek garancia, hogy a felület a tervezett paraméterekkel készült. Műszaki egyeztetéshez és méretezett ajánlatért: iroda@terkovezesar.hu · +36 20 808 6764.

A teherbírási osztályok

Az ipari térburkolatok méretezése a várható forgalom szerinti teherbírási kategóriákban gondolkodik. A könnyű (személyautós), a közepes (kisteherautós, targoncás) és a nehéz (kamionos, konténeres) forgalom egyre vastagabb és erősebb rétegrendet kíván. A pontos kategória meghatározása a méretezés első lépése, mert ebből következik a rétegek vastagsága, a CKT szükségessége és a térkő típusa.

A pontterhelés kezelése

Az ipari felületeken nemcsak a gördülő, hanem a statikus pontterhelés is fontos: konténerek sarkai, állványlábak, gépek talpai koncentrált nyomást fejtenek ki. Ezt a behaton térkő és a merev CKT-réteg jól kezeli, mert a terhelést elosztja a környező területre. A tervezésnél a várható pontterheléseket külön figyelembe vesszük a felület érintett zónáiban.

Hézagok és dilatáció

A nagy, összefüggő ipari felületeknél a hőtágulást is kezelni kell. A térkő burkolat előnye, hogy a sok kis fuga természetes módon felveszi a tágulást, szemben a monolit betonnal, ahol külön dilatációs hézagokat kell kialakítani. A megfelelő fugaszélesség és fugaanyag biztosítja, hogy a felület a hőmérséklet-változásokat károsodás nélkül kövesse.

Dokumentáció és átadás

Az ipari kivitelezés a megfelelő dokumentációval zárul: a rétegek, a tömörség, a magasságok és a lejtés mért adatai igazolják, hogy a felület a tervezett paraméterekkel készült. Ez a megrendelőnek garancia, és a későbbi karbantartáshoz, bővítéshez is alapot ad. A méretezett, dokumentált kivitelezésért írjon: iroda@terkovezesar.hu · +36 20 808 6764.

Méretezési példa: targoncás raktárudvar

Egy targoncás raktárudvarnál a kihívás a koncentrált kerékterhelés és a gyakori manőverezés. A méretezés jellemzően vastag, rétegesen tömörített murvát, megerősítő CKT-réteget és 8 cm-es behaton térkövet ír elő, a talaj teherbírásától függő vastagságokkal. A behaton kő és a merev CKT együtt osztja el a targonca pontterhelését, megakadályozva a helyi besüllyedést.

Döntési segédlet: kell-e CKT?

CKT-réteg akkor indokolt, ha nehéz vagy gyakori forgalom (kamion, targonca, konténer) éri a felületet, vagy ha a talaj gyenge teherbírású. Könnyű, gyalogos vagy alkalmi személyautós felületnél a jól tömörített murva is elegendő lehet. A döntést a várható terhelés és a talajvizsgálat együtt határozza meg – ez a méretezés egyik kulcskérdése.

Mítosz: „elég vastagra csinálni, és jó lesz”

A valóság: a túlméretezés ugyanúgy hiba, mint az alulméretezés – csak épp drága. A jó méretezés a tényleges terheléshez igazít: se nem pazarol felesleges rétegekre, se nem kockáztat a tartóssággal. Ezért indul a méretezés mindig a konkrét adatokból (terhelés, forgalom, talaj), nem a „minél vastagabb” elvből.

Összefoglalás

• A méretezés bemenő adatai: terhelés, forgalom, pontterhelés, talaj teherbírása.
• Gyenge talajnál talajcsere vagy geotextília segít.
• A CKT a nagy terhelésű zónákban merev, teherbíró alapot ad.
• Az ipari fuga stabilizált, ellenáll a kimosódásnak és söprésnek.
• A dokumentált kivitelezés (rétegek, tömörség, lejtés) garancia a megrendelőnek.

Fontos fogalmak

CKT: Cementkötésű teherhordó réteg a nagy terhelésű ipari felületekhez.

Teherbírási osztály: A várható forgalom szerinti kategória, amely a rétegrendet meghatározza.

Gyakori kérdések

Mitől függ az ipari térburkolat méretezése?

A várható terheléstől, a talajviszonyoktól, a forgalom típusától és a vízelvezetési igénytől.

Mi a CKT és miért kell?

A CKT cementkötésű teherhordó réteg, amely a nagy terhelésű zónákban megakadályozza a süllyedést.
